滚针、滚子
日期: 2017/1/3 15:03:11


提供符合现行国标的G2、G3、G5级圆头滚针和平头滚针,其针组、尺寸公差和几何精度见表1。也可提供英制系列、特殊尺寸、特殊针组的滚针。


表一 (单位:μm)

公差等级 分组批直径变动量 VDWL最大 优先分组平均直径DWMP的上下偏差 圆形偏差最大 直径变动量VDWL最大 长度公差
G2 2 0/-2,-1/-3,-2/-4,-3/-5,-4/-6,-5/-7,-6/-8,-7/-9,-8/-10 1 1 h13
G3 3 0/-3,-1.5/-4.5,-3/-6,-4.5/-7.5,-6/-9,-7/-10 1.5 1.5
G5 5 0/-5,-3/-8,-5/-10 2.5 2.5


滚针代号 Needle roller Designation

近似重量 Mass Approx

每1000件 per1000pcs

外形尺寸 Boundary Dimensions
DW LW
kg mm
1×5.8 0.034 1 5.8
1×6.8 0.042 1 6.8
1×7.8 0.047 1 7.8
1×9.8 0.059 1 9.8
1.5×5.8 0.08 1.5 5.8
1.5×6.8 0.094 1.5 6.8
1.5×7.8 0.108 1.5 7.8
1.5×9.8 0.136 1.5 9.8
1.5×11.8 0.164 1.5 11.8
1.5×13.8 0.191 1.5 13.8
2×6.3 0.14 2 6.3
2×7.8 0.19 2 7.8
2×9.8 0.24 2 9.8
2×11.8 0.29 2 11.8
2×13.8 0.34 2 13.8
2×15.8 0.39 2 15.8
2×17.8 0.44 2 17.8
2×19.8 0.49 2 19.8
2×21.8 0.54 2 21.8
2.5×7.8 0.3 2.5 7.8
2.5×9.8 0.38 2.5 9.8
2.5×11.8 0.45 2.5 11.8
2.5×13.8 0.53 2.5 13.8
2.5×15.8 0.61 2.5 15.8
2.5×17.8 0.69 2.5 17.8
2.5×19.8 0.76 2.5 19.8
2.5×21.8 0.84 2.5 21.8
2.5×23.8 0.92 2.5 23.8
3×9.8 0.54 3 9.8
3×11.8 0.65 3 11.8
3×13.8 0.76 3 13.8
3×15.8 0.87 3 15.8
3×17.8 0.99 3 17.8
3×19.8 1.1 3 19.8
3×21.8 1.21 3 21.8
3×23.8 1.32 3 23.8
3×25.8 1.43 3 25.8
3×27.8 1.54 3 27.8
3×29.8 1.61 3 29.8
3.5×11.8 0.91 3.5 11.8
3.5×13.8 1.05 3.5 13.8
3.5×15.8 1.19 3.5 15.8
3.5×17.8 1.35 3.5 17.8
3.5×19.8 1.51 3.5 19.8
3.5×21.8 1.67 3.5 21.8
3.5×23.8 1.85 3.5 23.8
3.5×5.8 1.96 3.5 25.8
3.5×27.8 2.1 3.5 27.8
3.5×29.8 2.25 3.5 29.8
3.5×34.8 2.65 3.5 34.8
4×15.8 1.55 4 15.8
4×17.8 1.75 4 17.8
4×19.8 1.95 4 19.8
4×21.8 2.14 4 21.8
4×23.8 2.33 4 23.8
4×25.8 2.53 4 25.8
4×27.8 2.62 4 27.8
4×29.8 2.95 4 29.8
4×34.8 3.4 4 34.8
4×39.8 3.9 4 39.8
5×19.8 3.03 5 19.8
5×21.8 3.36 5 21.8
5×23.8 3.58 5 23.8
5×25.8 3.98 5 25.8
5×27.8 4.18 5 27.8
5×29.8 4.6 5 29.8
5×34.8 5.4 5 34.8
5×39.8 6.15 5 39.8
5×49.8 7.5 5 49.8

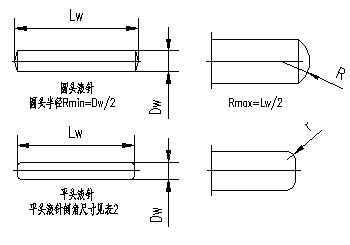

平头滚针倒角尺寸 表2 (单位:mm)

平头滚针公称直径 Dw 倒角极限
超过 rmin rmax
  1 0.1 0.3
1 3 0.1 0.4
3 5 0.1 0.6
