曲线滚轮
日期: 2017/1/3 15:04:01

·曲线滚轮的螺栓作滚道的部位是经过淬火的。为避免应力集中,滚轮的厚壁外圈外表面为弧面形。

·曲线滚轮有带单、双密封圈、不带密封圈、带密封环的各种规格的型号。带密封圈存储润滑脂空间大、提供长久性润滑,并延长润滑间隔。密封圈材质为N220或聚四氟乙烯,其运转温度范围分别为-30°C至+100°C或-30°C至+180°C

·密装式的曲线滚轮它可承受较重的载荷但转速较低,且必须经常再润滑。

·全部型号的曲线滚轮都可带偏心套供应。且可以通过螺栓端面的凹槽调节。在偏心套端面标记NF处表示偏心套的最高点。再润滑可以经由螺栓两端进行。

外径

Outside Diameter

轴承型号与近似重量 注1

Bearing Designation and mass approx

外形尺寸

Borndary Dimensions

无偏心罩壳Without Eccentric Collar

重量 Mass 带偏心罩壳 With Ecctric Coollar 重量 Mass D d C B B1 B2 G G1 M M1 C1 d2
mm g g mm

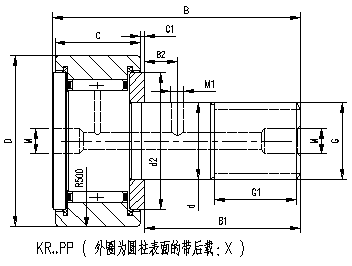

16 KR 16 18 KRE 16 20 16 6 11 28 16 -- M6 8 4 5) -- 0.6 12
KR 16 PP 18 KRE 16 PP 20 16 6 11 28 16 -- M6 8 4 5) -- 0.6 12

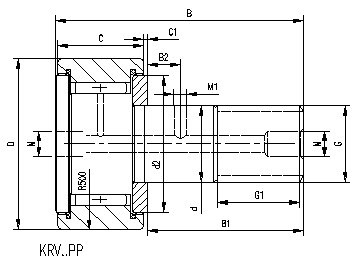

KRV 16 20 KRVE 16 22 16 6 11 28 16 -- M6 8 4 5) -- 0.6 12
KRV 16 PP 20 KRVE 16 PP 22 16 6 11 28 16 -- M6 8 4 5) -- 0.6 12
19 KR 19 28 KRE 19 31.2 19 8 11 32 20 -- M8 10 4 5) -- 0.6 14
KR 19 PP 28 KRE 19 PP 31.2 19 8 11 32 20 -- M8 10 4 5) -- 0.6 14
KRV 19 32 KRVE 19 35.2 19 8 11 32 20 -- M8 10 4 5) -- 0.6 14
KRV 19 PP 32 KRVE 19 PP 35.2 19 8 11 32 20 -- M8 10 4 5) -- 0.6 14
22 KR 22 44 KRE 22 48.3 22 10 12 36 23 -- M10×1 12 4 -- 0.6 17
KR 22 PP 44 KRE 22 PP 48.3 22 10 12 36 23 -- M10×1 12 4 -- 0.6 17
KRV 22 45 KRVE 22 49.3 22 10 12 36 23 -- M10×1 12 4 -- 0.6 17
KRV 22 PP 45 KRVE 22 PP 49.3 22 10 12 36 23 -- M10×1 12 4 -- 0.6 17
26 KR 26 58 KRE 26 62.3 26 10 12 36 23 -- M10×1 12 4 -- 0.6 17
KR 26 PP 58 KRE 26 PP 62.3 26 10 12 36 23 -- M10×1 12 4 -- 0.6 17
KRV 26 61 KRVE 26 65.3 26 10 12 36 23 -- M10×1 12 4 -- 0.6 17
KRV 26 PP 61 KRVE 26 PP 65.3 26 10 12 36 23 -- M10×1 12 4 -- 0.6 17
30 KR 30 87 KRE 30 92.5 30 12 14 40 25 6 M12×1.5 13 6 3 0.6 23
KR 30 PP 87 KRE 30 PP 92.5 30 12 14 40 25 6 M12×1.5 13 6 3 0.6 23
KRV 30 89 KRVE 30 94.5 30 12 14 40 25 6 M12×1.5 13 6 3 0.6 23
KRV 30 PP 89 KRVE 30 PP 94.5 30 12 14 40 25 6 M12×1.5 13 6 3 0.6 23
32 KR 32 98 KRE 32 103.5 32 12 14 40 25 6 M12×1.5 13 6 3 0.6 23
KR 32 PP 98 KRE 32 PP 103.5 32 12 14 40 25 6 M12×1.5   6 3 0.6 23
KRV 32 100 KRVE 32 105.5 3 12 14 40 25 6 M12×1.5 13 6 3 0.6 23
KRV 32 PP 100 KRVE 32 PP 105.5 32 12 14 40 25 6 M12×1.5 13 6 3 0.6 23
35 KR 35 169 KRE 35 181.5 35 16 18 52 32.5 6 M16×1.5 17 6 3 0.8 27
KR 35 PP 169 KRE 35 PP 181.5 35 16 18 52 32.5 6 M16×1.5 17 6 3 0.8 27
KRV 35 171 KRVE 35 183.5 35 16 18 52 32.5 6 M16×1.5 17 6 3 0.8 27
KRV 35 PP 171 KRVE 35 PP 183.5 35 16 18 52 32.5 6 M16×1.5 17 6 3 0.8 27

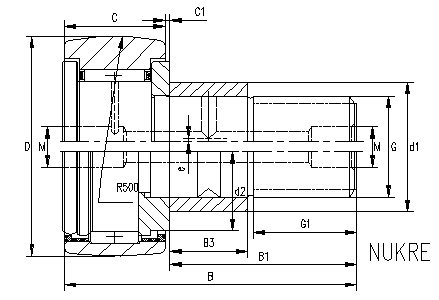

NUKR 35 164 UNKRE 35 176.5 35 16 18 52 32.5 6 M16×1.5 17 6 3 0.8 21

1)后缀“X”表示为圆柱形外表面,例如:KR 16 X。

2)当轴承外圈(有外圈柱表面)装入具有一般配合的座孔中时,使用基本额定负荷Cr和Cor;当用支承作滚轮时,使用额定负荷Cw和Cow。

1)The suffix X indicates a cylindrical outside surface e.g.KR 16 X.

2)The basic load ratings C and C0 apply if the bearing outer ring(with cylindrical outside surface) is mounted in a housing bore with the normal rolling bearing fit; when used as a track roller,the load ratings Cw and Cow apply.


·曲线滚轮的尺寸公差和几何精度符合国际、部标、行标公差等级C。

·CZT-曲线滚轮都是在填充润滑脂后供应,使用的是高级锂基脂,适合温度为-30°C至+120°C。

·当装配NF-曲线滚轮时必须注意螺栓与孔的配合,尽可能无空隙,对于配合孔所推荐公差H7(J7)。紧固螺母必须有防松措施。

·在装配时,螺栓滚道上的油孔应当可能位于非负荷区中。

外形尺寸

Boundary Dimensions

螺母拧紧力矩Nut Tightening Torque MA

基本额定负荷 注2

Basic Load Rating

极限转速

Limiting

Speed

偏心套 d1

h9

B3 e 动Cr Dynaminc 静Cor Static 作为曲线滚轮 径向负荷极限

脂润滑 注3

Grease

动Cw 静Cow Fr perm For perm
mm Nm N N N rpm
9 7 0.5 2.5 3650 3540 3020 3100 -- -- 18000
9 7 0.5 2.5 3650 3540 3020 3100 -- -- 12000
9 7 0.5 2.5 6000 8000 4610 6000 -- -- 7200
9 7 0.5 2.5 6000 8000 4610 6000 -- -- 7200
11 9 0.5 6.8 3820 4160 3220 3100 -- -- 16000
11 9 0.5 6.8 3820 4160 3220 3100 -- -- 11300
11 9 0.5 6.8 6300 9800 5000 6900 -- -- 6000
11 9 0.5 6.8 6300 9800 5000 6900 -- -- 6000
13 10 0.5 12.5 4770 5010 3450 4020 -- -- 10000
13 10 0.5 12.5 4770 5010 3450 4020 -- -- 9000
13 10 0.5 12.5 6200 9900 5300 7100 -- -- 4500
13 10 0.5 12.5 6200 9900 5300 7100 -- -- 4500
13 10 0.5 12.5 4100 5500 4100 5200 -- -- 10000
13 10 0.5 12.5 4100 5500 4100 5200 -- -- 9100
13 10 0.5 12.5 6600 9900 5320 8900 -- -- 4300
13 10 0.5 12.5 6600 9900 5320 8900 -- -- 4300
15 11 0.5 18.2 6140 7700 5820 6400 -- -- 9000
15 11 0.5 18.2 6140 7700 5820 6400 -- -- 6300
15 11 0.5 18.2 9200 10100 7500 10600 -- -- 3200
15 11 0.5 18.2 9200 10100 7500 10600 -- -- 3200
15 11 0.5 18.2 6100 8700 5100 7001 -- -- 9000
15 11 0.5 18.2 6100 8700 5100 7001 -- -- 6300
15 11 0.5 18.2 8220 12600 8000 11800 -- -- 3220
15 11 0.5 18.2 8220 12600 8000 11800 -- -- 3220
20 14 1 45.8 9900 15000 7900 10100 -- -- 5800
20 14 1 45.8 9900 15000 7900 10100 -- -- 5800
20 14 1 15.8 10300 24000 9800 16000 -- -- 2800
20 14 1 45.8 10300 24000 9800 16000 -- -- 2800
20 14 1 45.8 15100 19980 10120 16300 8300 16400 4230
22 16 1 68.7 9290 11400 8100 11500 -- -- 4200
22 16 1 68.7 9290 11400 8100 11500 -- -- 4200
22 16 1 68.7 11200 23500 10800 18500 -- -- 2100
22 16 1 68.7 11200 23500 10800 18500 -- -- 2100
22 16 1 68.7 13800 18000 12500 18800 13200 22800 4210
24 18 1 101 12500 22000 10500 20500 -- -- 3900
24 18 1 101 12500 22000 10500 20500 -- -- 3900
24 18 1 101 16000 41000 16600 32000 -- -- 1800
24 18 1 101 16000 41000 16600 32000 -- -- 1800
24 18 1 101 30200 40000 18900 28500 10500 30000 3200
24 18 1 101 10500 21000 10800 22500 -- -- 3990
24 18 1 101 10500 21000 10800 22500 -- -- 3990
24 18 1 101 22000 39000 10500 32100 -- -- 1800
24 18 1 101 22000 39000 10500 38100 -- -- 1800
24 18 1 205 37500 49300 15001 22503 10400 30500 1990
28 22 1 205 20500 33000 16500 31500 -- -- 2100
28 22 1 205 20500 33000 16500 31500 -- -- 2100
28 22 1 205 31700 61000 29600 56000 -- -- 1300
28 22 1 205 31700 61000 29600 56000 -- -- 1300
28 22 1 205 41000 59300 40500 51000 18800 39500 1300
28 22 1 205 41500 50300 25000 50890 -- -- 2800
28 22 1 205 20500 50000 25000 50890 -- -- 2800
28 22 1 205 31500 71000 27000 75000 -- -- 1200
28 22 1 205 31500 71000 27000 75000 -- -- 1200
28 22 1 351 45000 63000 35000 41000 23500 51000 1020
35 29 1.5 351 40800 75300 24500 57000 -- -- 2030
35 29 1.5 351 40800 75300 24500 57000 -- -- 2030
35 29 1.5 351 46000 102000 39900 100600 -- -- 1000
35 29 1.5 351 46000 102000 39900 100600 -- -- 1000
35 29 1.5 351 75000 103600 50200 71000 34900 72000 1200
35 29 1.5 351 38700 64300 29900 69000 -- -- 1840
35 29 1.5 351 38700 64300 29900 69000 -- -- 1840
35 29 1.5 351 38700 64300 29900 69000 -- -- 1840
35 29 1.5 351 38700 64300 29900 69000 -- -- 1840
35 29 1.5 351 48970 102300 38800 100000 -- -- 1600
35 29 1.5 351 48970 102300 38800 100000 -- -- 1600
35 29 1.5 351 75000 103300 51400 93000 58000 97000 1500

3)有润滑的极限转速增加约30%,密封情况例外。

4)油孔仅在螺栓挡边端端面上。

3)Limiting speed for grease lubrication.For oil lubrication,the speed can be increased by approximately 30% except for sealed executions.

4)Lubrication hole is in the end face at the ribbed end of the stud only.

外径

Outside Diameter

轴承型号与近似重量 注1

Bearing Designation and mass approx

外形尺寸

Borndary Dimensions

无偏心罩壳Without Eccentric Collar

重量 Mass 带偏心罩壳 With Ecctric Coollar 重量 Mass D d C B B1 B2 G G1 M M1 C1 d2
mm g g mm
40 KR 40 247 KRE 40 262.8 40 18 20 58 36.5 8 M18×1.5 19 6 3 0.8 32
KR 40 PP 247 KRE 40 PP 262.8 40 18 20 58 36.5 8 M18×1.5 19 6 3 0.8 32
KRV 40 249 KRVE 40 264.8 40 18 20 58 36.5 8 M18×1.5 19 6 3 0.8 32
KRV 40 PP 249 KRVE 40 PP 264.8 40 18 20 58 36.5 8 M18×1.5 19 6 3 0.8 32

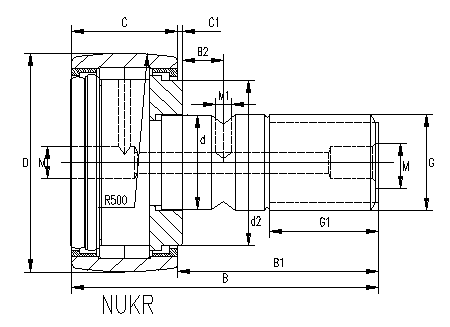

NUKR 40 242 NUKPE 40 257.8 40 18 20 58 40.5 8 M18×1.5 19 6 3 0.8 23
47 KR 47 386 KRE 47 405.5 47 20 24 66 40.5 9 M20×1.5 21 8 4 0.8 37
KR 47 PP 386 KRE 47 PP 405.5 47 20 24 66 40.5 9 M20×1.5 21 8 4 0.8 37
KRV 47 390 KRVE 47 409.5 47 20 24 66 40.5 9 M20×1.5 21 8 4 0.8 37
KRV 47 PP 390 KRVE 47 PP 409.5 47 20 24 66 40.5 9 M20×1.5 21 8 4 0.8 37
NUKR 47 380 NUKPE 47 399.5 47 20 24 66 40.5 9 M20×1.5 21 8 4 0.8 27
52 KR 52 461 KRE 40 480.5 52 20 24 66 40.5 9 M20×1.5 21 8 4 0.8 37
KR 52 PP 461 KRE 52 PP 480.5 52 20 24 66 40.5 9 M20×1.5 21 8 4 0.8 37
KRV 52 465 KRVE 52 484.5 52 20 24 66 40.5 9 M20×1.5 21 8 4 0.8 37
KRV 52 PP 465 KRVE 52 PP 484.5 52 20 24 66 40.5 9 M20×1.5 21 8 4 0.8 37
NUKR 52 450 NUKPE 52 469.5 52 20 24 66 49.5 9 M20×1.5 21 8 4 0.8 31
62 KR 62 790 KRE 62 818.2 62 24 29 80 49.5 11 M24×1.5 25 8 4 0.8 44
KR 62 PP 790 KRE 62 PP 818.2 62 24 29 80 49.5 11 M24×1.5 25 8 4 0.8 44
KRV 62 802 KRVE 62 830.2 62 24 29 80 49.5 11 M24×1.5 25 8 4 0.8 44
KRV 62 PP 802 KRVE 62 PP 830.2 62 24 29 80 49.5 11 M24×1.5 25 8 4 0.8 44
NUKR 62 795 NUKPE 62 823.5 62 24 29 80 49.5 11 M24×1.5 25 8 4 0.8 38
72 KR 72 1040 KRE 72 1068.2 72 24 29 80 49.5 11 M20×1.5 25 8 4 0.8 44
KR 72 PP 1040 KRE 72 PP 1068.2 72 24 29 80 49.5 11 M24×1.5 25 8 4 0.8 44
KRV 72 1045 KRVE 72 1073.2 72 24 29 80 49.5 11 M24×1.5 25 8 4 0.8 44
KRV 72 PP 1045 KRVE 72 PP 1073.2 72 24 29 80 49.5 11 M24×1.5 25 8 4 0.8 44
NUKR 72 1200 NUKPE 72 1038.2 72 24 29 80 49.5 11 M24×1.5 25 8 4 0.8 44
80 KR 80 1550 KRE 80 1610 80 30 35 100 63 15 M30×1.5 32 8 4 1 53
KR 80 PP 1550 KRE 80 PP 1610 80 30 35 100 63 15 M30×1.5 32 8 4 1 53
KRV 80 1561 KRVE 80 1621 80 30 35 100 63 15 M30×1.5 32 8 4 1 53
KRV 80 PP 1561 KRVE 80 PP 1621 80 30 35 100 63 15 M30×1.5 32 8 4 1 53
NUKR 80 1800 NUKPE 80 1600 80 30 35 100 63 15 M30×1.5 32 8 4 1 47
85 KR 85 1740 KRE 85 1800 85 30 35 100 63 15 M30×1.5 32 8 4 1 53
KR 85 PP 1740 KRE 85 PP 1800 85 30 35 100 63 15 M30×1.5 32 8 4 1 53
90 KR 90 1950 KRE 90 2010 90 30 35 100 63 15 M30×1.5 32 8 4 1 53
KR 90 PP 1950 KRE 90 PP 2010 90 30 35 100 63 15 M30×1.5 32 8 4 1 53
KRV 90 1970 KRVE 90 2030 90 30 35 100 63 15 M30×1.5 32 8 4 1 53
KRV 90 PP 1970 KRVE 90 PP 2030 90 30 35 100 63 15 M30×1.5 32 8 4 1 53
NUKR 90 2300 NUKPE 90 2020 90 30 35 100 63 15 M30×1.5 32 8 4 1 47

1)后缀“X”表示为圆柱形外表面,例如:KR 16 X。

2)当轴承外圈(有外圈柱表面)装入具有一般配合的座孔中时,使用基本额定负荷Cr和Cor;当用支承作滚轮时,使用额定负荷Cw和Cow。

1)The suffix X indicates a cylindrical outside surface e.g.KR 16 X.

2)The basic load ratings C and C0 apply if the bearing outer ring(with cylindrical outside surface) is mounted in a housing bore with the normal rolling bearing fit; when used as a track roller,the load ratings Cw and Cow apply.
