直线运动球轴承KH系列(冲压外圈循环式直线轴承),由一冲压且淬硬的外圈和带一组滚球的塑料引导保持架所构成一完整的装配单元,可直接压入座孔内。该组件所占的空间和滑动轴承一样。外圈上有开槽以便于球能回到负荷区。
直运动球轴承只能用于直线运动式轴导轨。不能作为旋转运动部件的支承。其行程不受限制,需要空间少以及无须维护和设计成本低廉之特点,因而被大量应用在一般机械上。
尺寸表*尺寸单位:mm计 | |||||||||
轴径 | 代号 注1 |
重量 g |
尺寸 | 基本额定负荷 注2 | 适用的轴承座 | 完整的轴承单元 | |||
Fw | D | C | 动Dyn.Cr | 静Stat.Cor | |||||
6 | KH0622 | 6.9 | 6 | 12 | 22 | 400 | 239 | GH06 | KGH06 |
8 | KH0824 | 11.3 | 8 | 15 | 24 | 435 | 280 | GH08 | KGH08 |
10 | KH1026 | 14.4 | 10 | 17 | 26 | 500 | 370 | GH10 | KGH10 |
12 | KH1228 | 18.1 | 12 | 19 | 28 | 620 | 510 | GH12 | KGH12 |
14 | KH1428 | 20.6 | 14 | 21 | 28 | 620 | 520 | GH14 | KGH14 |
16 | KH1630 | 27.2 | 16 | 24 | 30 | 800 | 620 | GH16 | KGH16 |
20 | KH2030 | 32.7 | 20 | 28 | 30 | 950 | 790 | GH20 | KGH20 |
25 | KH2540 | 66 | 25 | 35 | 40 | 1990 | 1670 | GH25 | KGH25 |
30 | KH3050 | 95 | 30 | 40 | 50 | 2800 | 2700 | GH30 | KGH30 |
40 | KH4060 | 184 | 40 | 52 | 60 | 4400 | 4450 | GH40 | KGH40 |
50 | KH5070 | 250 | 50 | 62 | 70 | 5500 | 6300 | GH50 | KGH50 |
1)适合于的密封圈
2)基本额定负荷用于淬硬(670-840HV)并经磨削的轴滚道。
CZT- 循环式滚子轴承RUS系列特别适合于高精密直线导引系统。由于对支承滚子受力变形起补偿功能的特殊设计使其能获得最平稳的运转。各滚子之间使用隔离块进行 隔离是为了避免滚子掉出和滚子之间产生相对滑动,并保证滚动体作无冲击和无杂音的回转。安装于头部的刮尘器具有弹性,并可互换,可使NF- 循环式滚子轴承在常规运行条件下免受外部杂质的侵入。
尺寸表*尺寸单位:mm计 | |||||||||
代号 |
重量 Kg |
尺寸 | |||||||
H | L | B | L1 | L2 | L3 | Lw | a | ||
RUS 19069 | 0.16 | 19 | 69 | 27 | 75 | 44 | -- | 10 | 0.2 |
RUS 19069 KS | 0.19 | 19 | -- | 27 | -- | 44 | 76 | 10 | 0.2 |
RUS 19105 | 0.27 | 19 | 105 | 27 | 111 | 78.5 | -- | 10 | 0.2 |
RUS 19105KS | 0.29 | 19 | -- | 27 | -- | 78.5 | 112 | 10 | 0.2 |
RUS 26086 | 0.41 | 26 | 86 | 40 | 92 | 53 | -- | 14 | 0.2 |
RUS 26086KS | 0.49 | 26 | -- | 40 | -- | 53 | 92 | 14 | 0.2 |
RUS 26102 | 0.53 | 26 | 102 | 40 | 108 | 69 | -- | 14 | 0.2 |
RUS 26102KS | 0.61 | 26 | -- | 40 | -- | 69 | 108 | 14 | 0.2 |
RUS 26126 | 0.70 | 26 | 126 | 40 | 132 | 93 | -- | 14 | 0.2 |
RUS 26126KS | 0.78 | 26 | -- | 40 | -- | 93 | 132 | 14 | 0.2 |
RUS 38134 | 1.27 | 38 | 133 | 52 | 133 | 85 | -- | 20 | 0.2 |
RUS 38134KS | 1.53 | 38 | -- | 52 | -- | 85 | 136 | 20 | 0.2 |
RUS 38206 | 2.28 | 38 | 206 | 52 | 206 | 158 | -- | 20 | 0.2 |
RUS 38206KS | 2.53 | 38 | -- | 52 | -- | 158 | 209 | 20 | 0.2 |
RUS 65210 | 7.5 | 65 | 211 | 76 | 234 | 134 | -- | 30 | 0.5 |
RUS 85280 | 16 | 85 | 281 | 104 | 303 | 185 | -- | 40 | 0.5 |
1)最短支承长度。
2)根据需要可供应用于RUS 85 280的UG导轨。
尺寸表*尺寸单位:mm计 | ||||||||||||
基本额定负荷 |
安装尺寸 |
K固定螺栓 | 适用的调整楔 | 适用的导轨 | ||||||||
动Dyn.Cr | 静Stat.Cor | L4 1) | E | F | G | e | g | P | P1 | |||
42000 | 33000 | 50 | 25.5 | 20.6 | M4 | 15.5 | 6 | -- | -- | M3 | VUS 19069 |
UG 6628 UV5323 UFA3210 UFK3210 UFB4710 |
42000 | 33000 | 50 | 25.5 | 20.6 | M4 | 15.5 | 6 | -- | 10 | M3 | VUS 19069 | |
72000 | 66000 | 85 | 50 | 20.6 | M4 | 15.5 | 6 | -- | -- | M3 | VUS 19105 | |
72000 | 66000 | 85 | 50 | 20.6 | M4 | 15.5 | 6 | -- | 10 | M3 | VUS 19105 | |
76000 | 56000 | 63 | 28 | 30 | M6 | 21 | 10 | -- | -- | M4 | VUS 26086 |
UG 9741 UN 7532 UFA 4710 UFK4710 UFB6412 |
76000 | 56000 | 63 | 28 | 30 | M6 | 21 | 10 | -- | 13.5 | M4 | -- | |
95000 | 75000 | 79 | 44 | 30 | M6 | 21 | 10 | -- | -- | M4 | VUS 26102 | |
95000 | 75000 | 79 | 44 | 30 | M6 | 21 | 10 | -- | 13.5 | M4 | VUS 26102 | |
122000 | 103000 | 103 | 68 | 30 | M6 | 21 | 10 | ---- | -- | M4 | VUS 26126 | |
122000 | 103000 | 103 | 68 | 30 | M6 | 21 | 10 | -- | 13.5 | M4 | VUS 26126 | |
179000 | 133000 | 100 | 51 | 41 | M8 | 31 | 14 | -- | -- | M6 | VUS 38134 | UG 12553 UN9542 UFA6412 UFK6412 UFB7812 |
179000 | 133000 | 100 | 51 | 41 | M8 | 31 | 14 | -- | 19.5 | M6 | VUS 38134 | |
305000 | 265000 | 172 | 102 | 41 | M8 | 31 | 14 | -- | -- | M6 | VUS 38206 | |
305000 | 265000 | 172 | 102 | 41 | M8 | 31 | 14 | -- | 19.5 | M6 | VUS 38206 | |
465000 | 345000 | -- | 76 | 62 | M10 | 55 | 22 | -- | 34 | M8 | VUS 65210 | UG 16260 UV13863 UFA8815 UFK8815 UFB10615 |
840000 | 620000 | -- | 101.5 | 82.5 | M14 | 73 | 30 | 33 | 45 | M10 | VUS 85280 |
UG UV 6977 UFA11518 UFB140185 |

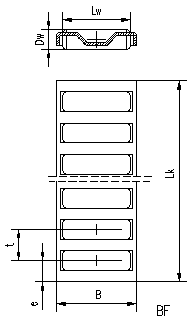

滚针平直式保持架组件BF系列是钢制保持架单列直线运动轴承。它是由冲压模锻成型的钢带构成。其保持架兜孔是冲制而成,滚针由保持架兜孔平行引导和保持。只有NF-平直式保持架组件BF3020例外,它由实体钢带制成。滚针的直径公差为2μm。
NF-滚针和平直式保持架组件有八个不同尺寸和任何长度。如果需要,其最大长度可达2000mm。由于制造工艺的缘故,提供的保持架长度,其最大偏差值为“t"(t=兜孔间的节矩)且小于预订的长度,因为保持架的分割只能位于兜孔处。
滚针和平直式保持架组件BF系列可以改变形状,构成所需要的向心或推力滚针和保持架组件。
另外,也可供应BFW系列BFW系列弯角平直式的保持架组件。
所需保持架长度Lk(mm)应加在代号后面。
订购实例:
平直式保持架组件BF 3020,长度500mm BF3020×500。
尺寸表*尺寸单位:mm计 | ||||||||||||
代号 |
重量* Kg |
尺寸 | 基本额定负荷 注1 (10个滚子) | 安装尺寸 | ||||||||
B | Lk | t | e | Dw | Lw | 动Dyn.Cr | 静Stat.Cor | E | E1 min | H -0.2 | ||
BF 3020 | 0.342 | 20 | 保持架最大长度2000 | 6 | 4.5 | 3 | 15.8 | 39500 | 102000 | 20.4 | 16 | 2.7 |
BF 5015 | 0.375 | 15 | 8 | 5.5 | 5 | 11.8 | 60000 | 123000 | 15.4 | 12 | 4.6 | |
BF 5023 | 0.530 | 23 | 8 | 5.5 | 5 | 19.8 | 91000 | 211000 | 23.4 | 20 | 4.6 | |
BF 5032 | 0.722 | 32 | 8 | 5.5 | 5 | 27.8 | 119000 | 300000 | 32.5 | 28 | 4.6 | |
BF 7028 | 0.875 | 28 | 11 | 7.5 | 7 | 24 | 165000 | 365000 | 28.4 | 24 | 6.5 | |
BF 7035 | 1.080 | 35 | 11 | 7.5 | 7 | 30 | 197000 | 455000 | 35.6 | 30 | 6.5 | |
BF 12022 | 1.220 | 22 | 16 | 10 | 12 | 18 | 260000 | 460000 | 22.4 | 18 | 11 | |
BF 12040 | 1.970 | 40 | 16 | 10 | 12 | 36 | 455000 | 930000 | 40.5 | 36 | 11 |
1)对保持架实际长度为LK(mm)的基本额定负荷为:
Cw=C·(Z/10)7/9,Cow=Cow=Co·Z/10,With Z=(Lk-2·e/t)+1
*平直式保持架组件每1000mm。
